Sollten PV-Module in Reihe oder parallel geschaltet werden?
PV-Module können sowohl in Reihe als auch parallel geschaltet werden. Beide Vorgehensweisen haben ihre Vorteile. Die Reihenschaltung ist eine deutlich einfachere Verkabelung, doch werden bei der Parallelschaltung die Konsequenzen der Verschattung bestmöglich umgangen.
Welche PV-Anlagen Verkabelung die beste ist, hängt letztendlich von der jeweiligen Situation ab. Otovo hilft dir dabei zu verstehen, welche Faktoren bei der Entscheidung ausschlaggebend sind und wie du die beste Wahl für dein Dach triffst.
Noch keine Solaranlage auf deinem Dach? Dann gib jetzt deine Adresse ein und erhalte ein unverbindliches Angebot.
Ist es besser die PV Module parallel oder in Reihe anzuschließen?
Was ist die beste Lösung: die Schaltung von Solarpanele in Reihe oder parallel? Eine klare Antwort gibt es nicht, denn es kommt immer auf den individuellen Fall an.
Klares Ziel jeder Anlage ist, eine möglichst große Menge an Strom zu produzieren. Das Rechenbeispiel zeigt, bei den 5 Solarmodulen wird dieselbe Leistung erzeugt, egal ob die Solarpanele parallel oder in Reihe geschaltet sind.
Schon gewusst? In der Praxis werden auch oft Parallel- und Reihenschaltung gemeinsam verwendet, um so die Leistung der Anlage zu erhöhen.
Zudem hängt auch viel von dem verwendeten Wechselrichter in der Anlage ab. Jeder Wechselrichter hat maximale und minimale Eingangsspannungen und Eingangsströme sowie einen gewissen Spannungsbereich (der auch Maximum Power Point (MPP) Spannungsbereich genannt wird).
Jetzt Angebot einholen!Diese Eigenschaften bestimmen, wie viele Solarmodule an einen Wechselrichter angeschlossen werden können und haben somit auch einen großen Einfluss auf die Entscheidung, welche Art der PV-Anlagen Verkabelung gewählt wird, um eine optimale Leistung der Anlage zu erzielen.
Welcher Unterschied besteht zwischen Reihen- und Parallelschaltung bei Solaranlagen?
Um den Strom, den eine Solaranlage produziert, verwenden zu können, ist es wichtig die Solarpanele miteinander zu verbinden. Bei dieser PV-Anlagen Verkabelung kann zwischen einer Reihenschaltung und einer Parallelschaltung gewählt werden.
Mehr Informationen: PV-Anlage Kosten bei Otovo 💸
Sie möchten mehr über die Eigenschaften der PV-Anlagen von Otovo erfahren? Dann besuchen Sie unsere Seiten zum Thema PV-Module. Hier erfahren Sie, welche Produkte wir in Österreich verwenden und wie teuer diese einzelnen Produkte sind.

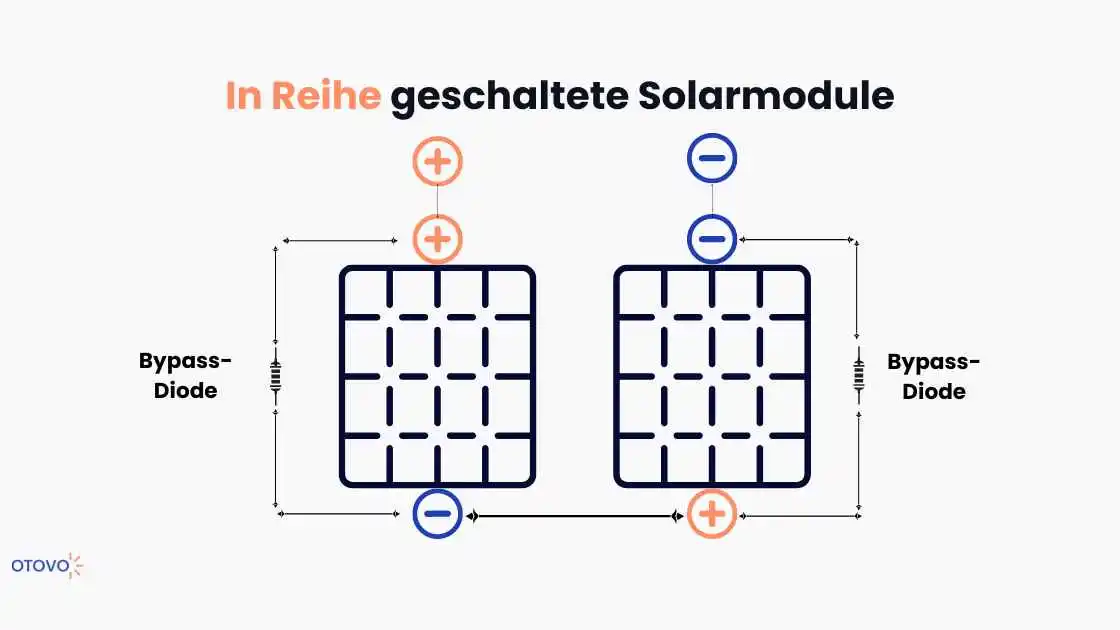

Reihenschaltung von PV-Modulen
Werden PV-Module in Reihe geschaltet, wird ein einziger Stromkreis erzeugt, in welchem die Module hintereinander, also in Reihe, geschaltet sind und dann an den Wechselrichter angeschlossen werden. Diese Art der Verkabelung von Photovoltaikanlagen wird Reihenschaltung oder auch Serienschaltung genannt.
Beispielsrechnung für Reihenschaltung von Solarmodulen
Wenn beispielsweise 5 12-V- und 4-A-Panels in Reihe geschaltet werden, ergibt sich eine Ausgangsspannung von 175 V und eine Stromstärke von 10 A. Da Spannung und Stromstärke bekannt sind, lässt sich die vom String gelieferte Leistung mit der Formel W = V x A: 60 x 4 = 240 W berechnen.
Durchschnittlich können 2 bis 20 Solarpanele in Reihe geschaltet werden. Die genaue Anzahl der in Reihe geschalteten Solarpanele hängt jedoch von ihrem Typ und der Zusammensetzung der Solarmodule ab.
Es werden immer Module mit denselben Eigenschaften und Leistungsbedingungen aneinander gekoppelt, dennoch bestimmt immer das schwächste Modul die Leistung für die gesamte Reihe. Daher ist eine Reihenschaltung bei Verschattung von Modulen oft nicht ratsam, da die gesamte Produktionskapazität der Anlage darunter leidet.
Ein großer Vorteil der Reihenschaltung ist, dass die Verkabelung der Module sehr einfach ist und weniger Material benötigt wird. Denn nur ein einziges längeres Kabel wird benötigt, um die einzelnen Solarmodule am Dach miteinander und mit dem Wechselrichter zu verkabeln.
Der größte Nachteil ist, wie schon beschrieben, die Abhängigkeit der Leistung der Solarmodule von jedem einzelnen Panel in der Reihe. Findet Verschattung eines Moduls statt, leidet die gesamte Produktion.

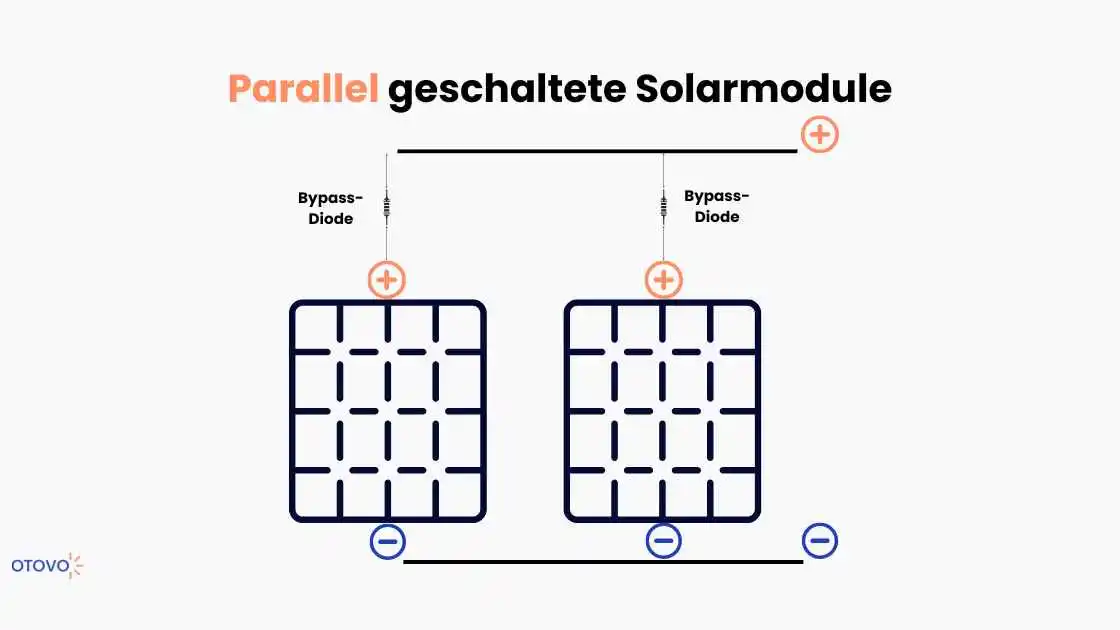

Parallelschaltung von Solarmodulen
Wie gerade beschrieben, ist die mögliche Reihung der Solarmodule begrenzt. Daher wird bei größeren Photovoltaik-Projekten oft auf die Parallelschaltung zurückgegriffen. Denn, um eine größere Leistung erzielen zu können, empfiehlt es sich mehrere Reihen von Solarmodulen parallel zu schalten. Dabei gilt es zu beachten, dass die Reihen jeweils die gleiche Anzahl an Modulen enthalten.
Parallelschaltungen ergeben, anders als bei der Reihenschaltung, mehrere Stromkreise. Es werden quasi Gruppen von Solaranlagen gebildet. Dadurch, dass es eine Gruppenbildung gibt, kann zudem verhindert werden, dass einzelne Paneele die Leistung anderer Paneele beeinflussen.
Die Module werden immer jeweils an den negativen und an den positiven Polen miteinander verbunden. Die Systemspannung bleibt bei der Parallelschaltung immer dieselbe, wobei sich die Stromstärke aufaddiert.
Beispielsrechnung für Parallschaltung von Solarmodulen
Wenn 5 12-V-4-A-Module parallel geschaltet werden, ergibt dies eine Ausgangsspannung von 20 A bei 12 V, und die vom System gelieferte Leistung beträgt gemäß der Formel W = V x A: 12 x 20 = 240 W, also der gleiche Wert wie bei der Reihenschaltung.
Parallelschaltungen sind dann besonders sinnvoll, wenn folgende Voraussetzungen erfüllt sind:
- Die Solarmodule sind nah beieinander und im gleichen Winkel ausgerichtet.
- Es gibt keine Verschattung eines Moduls.
- Es werden die korrekten Anschlussdosen verwendet, um die Anschlüsse der einzelnen Module sauber miteinander zu verbinden.
Außerdem sind Parallelschaltungen nur dann möglich, wenn die Solarpanele die gleiche Spannung aufweisen. Bestehen unterschiedliche Spannungen, ist es nicht möglich eine Parallelschaltung aufzubauen, da das Modul mit der niedrigeren Spannung in diesem Fall den produzierten Strom des anderen Moduls aufnehmen würde und nicht auch eigenen Strom produzieren.
Otovo berät dich gerne!Der größte Vorteil dieser Form des Solarpanel-Anschlusses liegt sicherlich in der Tatsache, dass so Verschattungen bestmöglich umgangen werden können und die Solaranlage so bessere Produktionsergebnisse erzielen kann.
Außerdem können durch Parallelschaltung auch Dachflächen mit verschiedenen Ausrichtungen und Neigungen besser bebaut werden. Jedoch sind die Materialkosten und der Montageaufwand viel höher, da die Verkabelung der einzelnen Gruppen hin zum Wechselrichter sehr aufwendig ist.
Du überlegst auf Solarenergie umzusteigen und dein eigener Stromproduzent zu werden? Holen dir ein kostenloses und unverbindliches Angebot – gib einfach deine Adresse unten ein. Um den Rest kümmern wir uns:
Häufig gestellte Fragen
Wie werden Solarmodule parallel geschaltet?
Um Solarmodule parallel zu schalten, wird der Pluspol eines Moduls mit dem Pluspol eines anderen Moduls sowie der Minuspol eines Moduls mit dem Minuspol eines anderen Moduls verbunden.
Wie werden Solarmodule in Reihe geschaltet?
Die Reihenschaltung von Solarmodulen bedeutet, den positiven Ausgang eines Moduls mit dem negativen Ausgang eines anderen zu verbinden.
Wie viele Solarmodule können in Reihe geschaltet werden?
Im Schnitt können 2 bis 20 Modulen in Reihe geschaltet werden.
Müssen Solarmodule beim Wohnmobil in Reihe oder parallel geschaltet werden?
Grundsätzlich können die Solarmodule eines Wohnmobils sowohl in Reihe als auch parallel geschaltet werden.
Lange Zeit wurden die Solarmodule eines Wohnmobils ausschließlich parallel geschaltet. Grund dafür ist, dass so eine bessere Leistung garantiert werden konnte, auch wenn die Bedingungen eines Campingplatzes nicht ideal waren.
Seit einiger Zeit empfiehlt sich jedoch die Reihenschaltung der Solarmodule des Wohnmobils. Und zwar, weil diese Verkabelung deutlich unkomplizierter ist und die Leistung dank eines MPPT Solarreglers garantiert werden kann.
